ABS塑胶电镀件结构设计中的几个禁忌：避免锐角与不均匀壁厚的要点

2025-12-18 10:47:24深圳市龙岗区布吉亚信塑胶电镀厂

在ABS塑胶电镀的产品开发流程中，结构设计是先导性环节，其合理性直接决定了最终电镀生产的良品率、成本及产品长期可靠性。许多电镀质量问题，其根源并非电镀工艺本身，而是源于设计阶段埋下的隐患。其中，锐角与不均匀壁厚是两项最需要规避的设计禁忌。

在ABS塑胶电镀的产品开发流程中，结构设计是先导性环节，其合理性直接决定了最终电镀生产的良品率、成本及产品长期可靠性。许多电镀质量问题，其根源并非电镀工艺本身，而是源于设计阶段埋下的隐患。其中，锐角与不均匀壁厚是两项最需要规避的设计禁忌。

禁忌一：锐角设计及其规避方案

在电镀过程中，电流具有明显的“尖端效应”，会优先且密集地聚集在锐角、棱边等突出部位。这直接导致两个严重问题：一是局部镀层异常增厚，形成粗糙、结节状的“积镀”或“烧焦”外观，破坏产品美观与尺寸精度；二是镀层内应力剧增，脆性铬层在尖锐转角处极易因应力集中而开裂，成为腐蚀入侵的起点，严重影响耐腐蚀性能。

规避这一问题的核心设计要点在于导圆角处理。所有外凸的棱边、尖角应设计为圆弧过渡，推荐半径不小于0.5mm。对于内凹的角落（如加强筋根部、方孔内角），也应避免绝对的直角，采用适当的圆角或倒角设计。这能有效平滑电流分布，使镀层沉积均匀，大幅降低内应力，同时也有利于塑料在注塑过程中的流动与填充，减少应力集中。

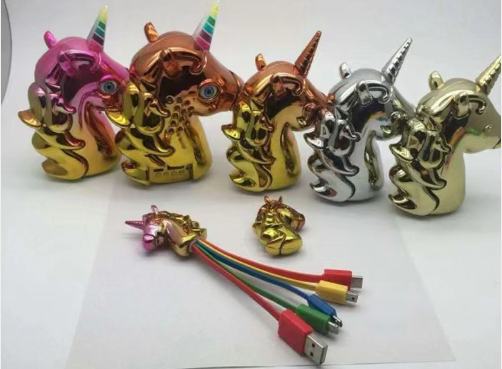

ABS塑胶电镀

禁忌二：不均匀壁厚及其平衡策略

壁厚急剧变化是塑料件产生缩水、变形、内应力的首要原因，而这些缺陷在电镀后会被放大甚至暴露。厚壁区域冷却缓慢，易形成缩痕；薄壁区域冷却过快，两区之间因收缩不均会产生巨大的内应力。在电镀过程的热冲击（前处理与电镀槽液温度）及镀层本身的内应力叠加下，极易引发镀层起泡、开裂或产品整体翘曲变形。

因此，设计的核心原则是追求壁厚均匀化。若因功能需求必须存在厚度差异，应采用平缓的渐变过渡，避免壁厚突变。过渡区域的斜率建议不大于1:3。对于因结构导致的厚壁部位（如螺丝柱、搭子），可考虑采用掏空处理（做火山口）或设计 “狗骨式”结构，使实际肉厚均匀，从根本上消除缩水和内应力源。此外，加强筋的厚度不应超过主体壁厚的50%-60%，以确保均匀冷却。

面向电镀的ABS塑胶件设计，必须将电镀的工艺特性作为核心约束条件纳入考虑。通过积极规避锐角、追求壁厚均匀，可以从源头上杜绝大部分因“电镀性”不良导致的质量失效。这要求产品设计师与电镀工程师在开发早期进行协同，将可制造性设计理念前置，从而实现质量、成本与效率的最优平衡。
