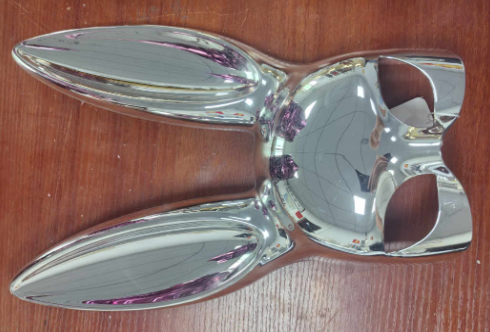

不锈钢真空电镀（PVD）的一大魅力，在于通过调整工艺参数就能在同一基材上实现丰富多彩的金属色泽。从时尚的玫瑰金、沉稳的枪黑到深邃的蓝色，这些颜色并非靠油漆喷涂，而是通过精确控制镀膜过程中的靶材、反应气体和沉积条件来呈现。

玫瑰金：暖色调的时尚之选

玫瑰金是近年来消费电子、首饰和卫浴领域的热门色系。在不锈钢真空电镀中，玫瑰金通常通过氮化钛（TiN）镀层为基础，在氮气氛围中掺入少量氧气或碳源，或者使用钛锆合金靶材，调整氮气流量和偏压来获得粉金色调。关键参数方向包括：氮气流量控制在20-40 sccm（标准毫升/分钟），偏压设定在-50V至-120V之间，温度维持在150-200℃。偏压较低时镀层偏暖金色，偏压较高时则呈微红色调，接近玫瑰金效果。

枪黑：低调奢华的深色系

枪黑色因其沉稳、高级的质感，被广泛用于手表、眼镜架和汽车饰件。枪黑色不锈钢真空电镀通常采用碳化钛（TiC）或钛基+乙炔（C₂H₂）反应体系。乙炔流量是控制颜色的核心变量——流量越高，镀层中的碳含量越大，颜色从灰黑逐渐加深至深枪色。典型参数范围：乙炔流量30-80 sccm，偏压-80V至-150V，沉积温度180-220℃。需要留意的是，枪黑色镀层的硬度较高（HV 2500-3500），耐磨性好，但膜层内应力也相对较大，需控制厚度在1-2微米以内以防脱落。

蓝色：科技感的冷色调

蓝色不锈钢真空电镀相对少见，但视觉效果十分独特。蓝色通常通过氮氧化钛（TiNO）或钛铝氮化物多层干涉实现。氧气的引入是形成蓝色的关键——在氮化钛镀层中通入适量氧气，形成钛的氮氧化物，其本征颜色呈蓝色调。同时，通过精确控制膜层厚度（约40-60纳米），利用薄膜干涉效应增强蓝色反射。工艺参数对颜色非常敏感：氧气流量偏差超过5 sccm，蓝色即可能偏紫或偏青，因此需要高精度的质量流量计和严格的腔体洁净度控制。

颜色的一致性与管控

无论哪种颜色，不锈钢真空电镀的色差控制都依赖于稳定的工艺条件。靶材寿命、气体纯度、腔体内残余空气、工件装挂密度都会影响最终色泽。量产前需制作标准色板，每炉用色差仪测量ΔE值，通常要求ΔE＜1.5。对于多批次生产，需建立工艺参数数据库，将每炉的颜色参数记录下来，作为后续复现的标准依据。

不锈钢真空电镀的玫瑰金、枪黑和蓝色，通过调整靶材组合、反应气体流量、偏压和温度等参数，即可在纯金属色泽之外开辟丰富的色彩空间。每种颜色都有其特定的工艺窗口，需要在颜色饱和度、膜层硬度和附着力之间取得平衡。客户在选择颜色时，除了提供色板或潘通号外，也建议与电镀厂沟通颜色对应的膜层体系，以便获得最接近预期的不锈钢真空电镀效果。
