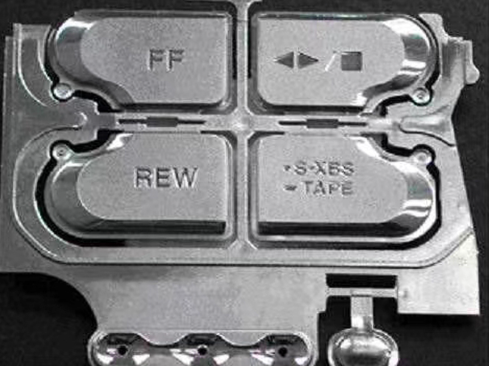

在ABS电镀生产中，有一类现象让许多客户感到困惑：同样的电镀工艺，有的ABS塑件镀层牢固、表面光亮，有的却出现起泡、漏镀或发雾。差异的根源往往在于基材——电镀级ABS与普通ABS虽然名字相似，但电镀效果差距悬殊。

材料成分决定粗化效果

ABS电镀的第一步是粗化，用化学药液在塑胶表面溶蚀出微观孔洞，为镀层提供“锚合点”。电镀级ABS是专为电镀设计的牌号，其丁二烯含量通常在18%-22%之间，在粗化时能形成均匀、致密的微孔结构。这些孔洞深度适中、分布密集，镀层沉积后与基材形成牢固的机械咬合。

普通ABS则完全不同。它主要考虑的是注塑流动性、抗冲击性或成本，丁二烯含量可能偏低，或者橡胶相分布不均匀。粗化时，表面难以形成足够数量和深度的锚合孔，即便勉强上镀，结合力也不足。百格测试中，电镀级ABS通常可达5B级，而普通ABS可能在3B级以下。

外观品质的直观差异

电镀级ABS注塑件经过电镀后，表面光泽度高、色泽均匀，能达到镜面级效果。这是因为电镀级ABS的配方经过优化，材料纯净度高，成型后表面致密、缺陷少。

普通ABS由于可能添加了更多填充物、色母或回收料，注塑件表面可能存在细微流痕、色纹或应力集中区域。这些缺陷在ABS电镀后被放大，导致镀层表面出现发花、橘皮或云雾状瑕疵。普通ABS电镀后的外观一致性也更难控制，同一批产品可能出现明显的色差。

良品率差距直接影响成本

ABS电镀是一项精细加工，良品率直接决定单位成本。使用电镀级ABS，产线良品率通常稳定在95%以上。而使用普通ABS，即使调整工艺参数，良品率也可能降至70%-80%。这意味着每100件产品中要多报废20件，材料、药水、人工成本都被摊薄到更少的合格品上。

对于高要求外观件，如汽车内饰、卫浴龙头、电子外壳，电镀级ABS是首选。而对于不要求镀层长期附着力、不涉及盐雾测试的非外观件，部分厂家会尝试使用普通ABS降低成本。但这种替代需要经过充分的工艺验证，且需接受更高的不良品风险。部分电镀厂甚至会在报价中注明：非电镀级ABS若出现良率过低，由客户承担损失。

电镀级ABS与普通ABS的电镀效果差距，体现在附着力、外观品质和良品率三个维度上。电镀级ABS能稳定实现牢固的镀层和高光泽表面，而普通ABS则面临起泡、发花和良率下降的风险。对于有ABS电镀需求的产品，选用电镀级专用料是保障品质的基础，试图用普通料替代，往往得不偿失。
