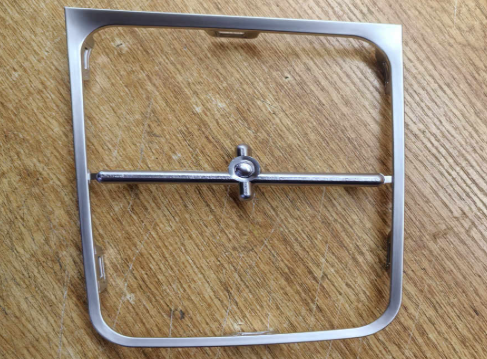

在消费电子、汽车内饰、家居卫浴等领域，塑胶工件通过电镀获得金属质感的外观，已成为提升产品档次的主流选择。然而，许多用户担心：塑胶表面的金属层会不会脱落？如何保证镀层既光亮又牢固？

一、前处理：附着力之本

塑胶水电镀的第一步并非直接通电，而是对工件表面进行精细的预处理。由于塑胶基材（如ABS、PC/ABS等）与金属层无法自然结合，必须通过化学方法改变表面状态。

1、除油与清洗：去除工件表面的脱模剂、油脂及灰尘，确保后续反应均匀。常用碱性除油液配合超声波清洗，效果更佳。

2、粗化：将工件浸入含有铬酸和硫酸的粗化液中，使塑胶表面微观上形成无数微孔和凹坑。这一步骤直接影响镀层的机械咬合力——粗化不足则附着力差，过度则损伤基材。合格的粗化表面应呈均匀的亲水状态。

3、中和与敏化：粗化后需彻底清除残留的铬酸，然后通过敏化剂（如氯化亚锡）在表面吸附一层易氧化的还原性物质，为后续活化奠定基础。

4、活化：利用贵金属（如钯）溶液在工件表面生成催化中心。这些“催化点”将引导后续化学镀层的选择性沉积。

二、化学镀：构建导电基底

经过活化处理的塑件本身不导电，无法直接电镀。因此需进行化学镀，通常在化学镀镍或化学镀铜溶液中，依靠表面催化中心引发自催化还原反应，沉积出约0.2-0.5微米的连续金属层。此时，塑件已具备导电能力，可以进入常规电镀工序。化学镀层的均匀性和致密性，决定了后续电镀的平整度。

三、电镀加厚：赋予金属质感与功能

有了导电层后，工件即可像金属件一样进行电镀。根据产品需求，通常采用多层镀层结构：

1、镀铜：硫酸盐镀铜层具有良好的整平性，能填平塑件表面的细微缺陷，使外观更光滑。铜层厚度一般在10-20微米，同时作为缓冲层缓解内应力。

2、镀镍：在半光亮镍和光亮镍层中，镍层不仅提供硬度与耐腐蚀性，还能增强后续镀铬层的结合力。多层镍（如双层镍、三层镍）搭配微孔铬工艺，可显著提升抗腐蚀能力。

3、镀铬：最后沉积的铬层赋予工件镜面般的银亮色泽，同时具备高耐磨性和耐候性。常规装饰铬层厚度仅0.2-0.5微米，却决定了最终的外观品质。

四、牢固金属质感的关键控制点

要实现长期不脱落、不变色的金属质感，需把控以下几点：

1、基材选择：电镀级ABS或ABS+PC共混物是首选，其丁二烯成分在粗化时选择性溶出，形成理想的锚合结构。

2、过程监控：各工序间的水洗必须彻底，防止交叉污染；溶液温度、pH值、时间需严格按工艺规范执行。

3、应力消除：电镀过程中产生的内应力可能导致镀层开裂，适当调整电流密度和添加剂可有效避免。

塑胶水电镀是一项综合了化学、电化学与材料学的精密加工技术。从粗化到活化，从化学镀到多层电镀，每一个环节都影响着最终镀层的附着力与外观。选择经验丰富的电镀厂家，结合科学的流程管控，塑胶工件便能获得媲美金属的牢固质感，同时兼具轻量化与设计自由度，为产品增值。
