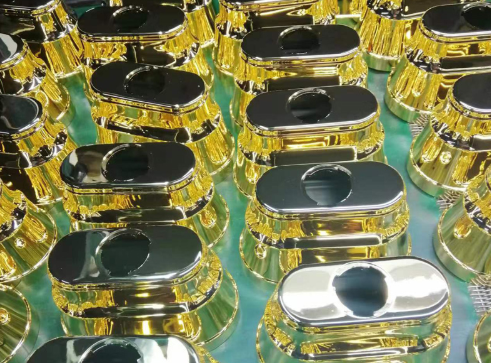

塑胶水电镀的效果好坏，往往在工件进入镀槽之前就已埋下伏笔。许多电镀后的附着力不良、表面瑕疵或耐候性不足问题，根源并不在电镀工艺本身，而在于基材未能满足基本的加工条件。了解并控制塑胶基材的前置要求，是获得稳定电镀质量的第一步。

材料类型：并非所有塑胶都适合水电镀

塑胶水电镀对基材具有选择性。目前业界应用最成熟、附着力最可靠的是电镀级ABS。这类ABS中丁二烯成分含量适中，在粗化处理时能被选择性溶蚀，形成微观孔洞，为镀层提供机械锚合点。除ABS外，ABS/PC合金也可进行水电镀，但需根据PC比例调整粗化工艺。而普通PP、PE、PA等材料因表面能低或结晶度高，直接进行塑胶水电镀的附着力极差，通常需要特殊前处理或改用电镀专用牌号。因此，客户在提交电镀加工前，应确认基材是否属于可电镀类型，或咨询电镀厂进行材料匹配性评估。

成型质量：表面缺陷的零容忍

注塑成型的塑件表面状态，会直接复制到电镀成品上，且往往被镀层放大。因此，基材必须满足以下表面要求：模具型腔应抛光至镜面级，避免出现划痕、橘皮或纹路转印；注塑工艺需稳定，防止产生流痕、熔接痕、缩水、飞边等缺陷；填充料或再生料的使用需谨慎，杂质可能导致电镀后出现麻点或结合力薄弱区。对于有高光泽要求的工件，基材表面粗糙度Ra应控制在0.2微米以下，以确保电镀后达到镜面效果。

内应力：潜在的破坏因素

塑件在注塑成型过程中，若注射压力过高、保压时间过长或模温不均，会残留较大的内应力。带有内应力的基材在进行塑胶水电镀后，可能在热循环测试或长期使用中发生应力释放，导致镀层开裂、起泡甚至工件变形。判断内应力的简易方法是冰醋酸浸泡法：将塑件浸入冰醋酸中1-2分钟，若表面出现密集裂纹，说明内应力较大，需通过退火处理（通常60-80℃保温2-4小时）消除应力后再电镀。

清洁度：附着力的前提

基材表面的油污、脱模剂、灰尘等污染物，是塑胶水电镀的大敌。脱模剂残留会阻碍粗化液均匀接触，导致局部无法形成锚合孔，最终引起漏镀或附着力下降。因此，客户在交付电镀前，应尽量避免使用含硅油类脱模剂，并对塑件进行初步清洁。电镀厂在前处理环节会进一步除油，但严重污染的基材会增加前处理负担，甚至无法完全清除。

尺寸稳定性与耐温性

塑胶水电镀过程中，工件需经历多次水洗、加热和电化学反应，基材的尺寸稳定性和耐温性直接影响加工精度。对于薄壁件或大型件，需确保材料具有足够的热变形温度（通常不低于80℃），以免在镀液温度下发生变形。此外，基材的吸水率应较低，避免因吸水膨胀导致镀层内应力增加。

塑胶水电镀的成功，始于对基材的严格把控。选择合适的电镀级材料、保证注塑表面无瑕疵、消除内应力、保持清洁，是获得牢固镀层与优异外观的基础。对于产品开发人员而言，在设计阶段就考虑这些基材条件，能够有效降低后续电镀的试错成本，提高量产稳定性。与经验丰富的电镀供应商提前沟通基材要求，也是确保项目顺利推进的明智之举。
