真空电镀膜层厚度一般多少？不同应用场景的合理范围解析

2026-06-24 11:48:57深圳市龙岗区布吉亚信塑胶电镀厂

真空电镀的膜层厚度不像水电镀那样以微米级别厚积，它更讲究“薄而均匀”。通常，真空电镀的膜层总厚度在0.2微米到5微米之间，这仅为水电镀层厚度的十分之一甚至更薄。但正是这极薄的膜层，决定了产品的金属质感、耐磨程度和使用寿命。

真空电镀的膜层厚度不像水电镀那样以微米级别厚积，它更讲究“薄而均匀”。通常，真空电镀的膜层总厚度在0.2微米到5微米之间，这仅为水电镀层厚度的十分之一甚至更薄。但正是这极薄的膜层，决定了产品的金属质感、耐磨程度和使用寿命。

装饰性镀膜：0.2-0.5微米

对于首饰、表带、化妆品包装、电子产品外壳等以装饰为主要目的的产品，真空电镀膜层通常控制在0.2-0.5微米。这个厚度足以呈现饱满的金属色泽（金色、玫瑰金、枪色、亮铬色等），同时保持良好的经济性。过厚的装饰膜反而会增加内应力，降低附着力。

耐磨功能性镀膜：1-3微米

应用于刀具、模具、五金工具、汽车零部件等需要承受摩擦的场景，真空电镀膜层通常加厚至1-3微米，并选用氮化钛（TiN）、氮化铬（CrN）或类金刚石（DLC）等硬质膜层。这类膜层硬度可达HV 2000以上，能够显著延长工具寿命。

光学与电子功能膜：纳米级至0.1微米

对于光学镜头、滤光片、导电玻璃、电磁屏蔽膜等精密应用，真空电镀的膜厚往往以纳米为单位计算，通常在10-100纳米（0.01-0.1微米）之间。此类镀膜对厚度均匀性要求极高，偏差超过几纳米即可能影响光学性能或导电性。

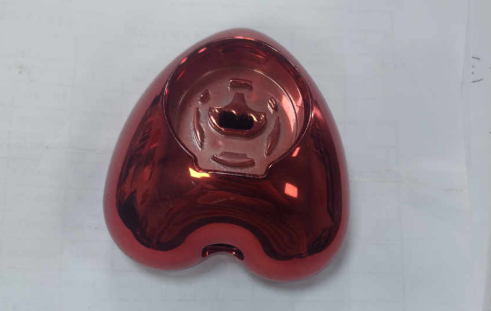

真空电镀

厚度与附着力的平衡

真空电镀膜层并非越厚越好。随着厚度增加，膜层内应力积累，当应力超过膜基结合强度时，可能出现开裂或剥落。对于大多数装饰性产品，0.3微米左右即可获得理想的金属质感和可靠的附着力。对于需要更高耐磨性的硬质涂层，可采用多层复合结构（如TiN/TiCN交替），在增加总厚度的同时释放层间应力。

如何测量真空电镀膜层厚度

常用的测量方法包括：球坑法（通过球磨坑的直径计算厚度）、X射线荧光法（无损检测，适合金属膜层）、台阶仪（测量镀膜前后表面高度差）以及断面扫描电镜观察。客户如有厚度要求，应明确测量方法，以便供需双方采用统一标准验收。

真空电镀膜层的合理厚度因应用场景而异：装饰性镀膜0.2-0.5微米，耐磨功能膜1-3微米，光学功能膜则常在纳米级别。膜厚并非越厚越优，需综合考虑色泽表现、耐磨需求、附着力风险和经济性。在询价时向真空电镀供应商说明产品的使用场景和性能要求，有助于获得更精准的工艺方案。
