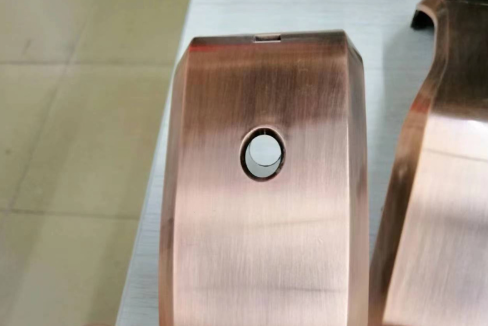

塑胶电镀件为产品赋予了出色的金属质感与基础防护，然而，当需要在电镀层上进行喷涂、丝印、移印或粘接装配等二次加工时，层间附着力不良——表现为漆膜脱落、油墨不耐磨、胶水不粘——便成为常见的工艺挑战。这一问题并非单一原因造成，而是电镀层本身的表面特性与二次加工要求不匹配的结果。要系统性地确保可靠的层间附着力，必须从 “界面重塑”、“材料适配”与“工艺协同” 三个维度进行综合施策。

失效根源：为什么电镀层“难以附着”？

电镀层（特别是最外层的装饰铬）为后续加工带来了几个固有难点：首先是表面能低且化学惰性高。致密、光滑的铬层表面能通常较低，难以被油漆、油墨或胶粘剂有效润湿和铺展。其次，表面过于光滑，缺乏可供机械锚定的微观粗糙结构。再者，电镀过程中使用的某些表面活性剂或防锈油若清洗不彻底，会在表面形成弱边界层。此外，铬层通常存在较高的内应力，若二次加工（如高温固化）诱发应力释放，也易导致结合界面失效。

系统性解决方案：构建牢固的层间桥梁

1. 物理前处理：创造活性表面与机械锚点

这是最直接有效的手段。通过适度的 “物理打磨”或“喷砂” （使用极细的砂粒或软性介质），可以在不穿透镀层的前提下，使其表面形成均匀、细微的粗糙度，显著增加比表面积，为涂层提供机械锁合基础。对于不规则件或局部处理，等离子清洗是更优选择。它能通过高能粒子轰击，在微观层面清洁并活化表面，大幅提高其表面能，同时不改变工件尺寸与宏观外观。

2. 化学前处理与专用底涂：建立化学键合

当物理方法受限时，化学方法是关键。可以开发或选用针对镀铬层的专用 “磷化”或“钝化”处理液，在其表面生成一层多孔的微转化膜，这层膜既能与铬层结合，又能与后续涂层形成良好的物理化学结合。更为通用且有效的方法是涂覆一层 “附着力促进剂”或“专用底漆” 。这类材料分子中通常含有两类官能团：一端能与金属氧化物表面强力结合，另一端则与面漆、油墨或胶水的树脂体系相容甚至发生化学反应，从而充当高效的“分子桥”。

3. 二次加工材料的科学选择与工艺优化

从后续加工的材料端进行适配同样重要。应选择明确标明适用于“金属表面”或“电镀层”的油漆、油墨与胶粘剂。其配方往往含有更强的极性基团或特定的附着力树脂。在工艺上，需进行充分验证：例如，确定油漆最佳的固化温度与时间，避免温度过高加剧镀层内应力；调整油墨的固化能量（UV光强）或烘烤曲线；针对胶接，选择韧性好、耐湿热老化的胶粘剂，并设计合理的胶粘面积与粘接压力。

验证与管控：闭环管理确保稳定

实施任何方案后，必须建立对应的附着力测试标准（如划格法、百格法、拉开法）并进行加速老化测试（如高温高湿、冷热循环）。只有通过验证的方案才能纳入正式工艺文件。同时，对电镀完成后的工件应规定清洁、保护的包装方式和储存周期，避免二次污染或表面劣化。

确保塑胶电镀后的二次加工附着力，是一个需要跨工序协同设计的系统工程。它要求电镀工序为后道“留出接口”，而后道加工则需“主动匹配”。通过将界面科学原理转化为具体的工艺参数与控制标准，才能突破层间结合的瓶颈，实现从金属基材到最终涂饰的完整可靠性。
