在塑胶表面处理领域，水电镀与真空电镀是两种主流工艺，都能赋予塑胶制品金属质感的外观。然而，当产品需要在潮湿、盐雾或化学接触环境中长期使用时，耐腐蚀性能就成为关键的选型指标。

一、两种工艺的基本原理

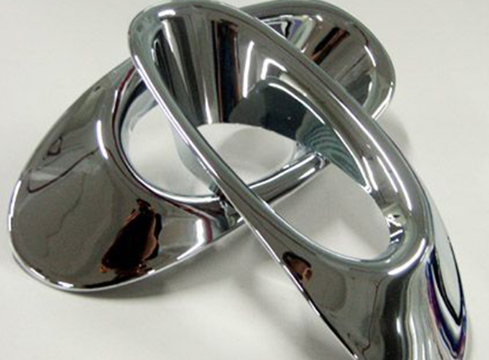

塑胶水电镀是基于电化学原理，将经过粗化、活化处理的塑胶工件浸入镀液中，通过直流电在表面沉积金属层。典型的镀层结构为铜/镍/铬多层组合，总厚度通常在10-30微米。

真空电镀（通常指物理气相沉积PVD）是在真空室内，将金属靶材气化后沉积于塑件表面，形成薄膜层。为增强附着力，塑件通常需先喷涂底漆，镀后再喷涂面漆进行保护，镀层本身厚度仅0.1-0.5微米。

二、镀层结构对耐腐蚀性的影响

水电镀的镀层较厚，且常采用多层设计。以常用的铜/镍/铬体系为例：铜层起整平和缓冲作用；镍层（有时为双层镍或三层镍）是耐腐蚀的主力层，镍层越厚、电位差设计越合理，耐腐蚀性越强；铬层则提供硬度和装饰性。这种多层结构能有效阻挡腐蚀介质的渗透，即便表层受损，下层仍可提供保护。

真空电镀的金属镀层极薄，本身耐腐蚀能力有限。其耐腐蚀性主要依赖镀前底漆和镀后面漆的封闭效果。如果面漆层致密完好，可将腐蚀介质与金属层隔离；但一旦面漆划伤，薄薄的金属层很快会被腐蚀，且由于缺乏下层金属的牺牲保护，腐蚀可能迅速蔓延。

三、耐盐雾测试表现对比

在行业常用的中性盐雾测试中，两种工艺的表现存在差异：

水电镀件经24-48小时盐雾测试，通常仍能保持外观无明显腐蚀点，优质工艺可达72小时以上。镍层越厚、微孔数越多，耐腐蚀时间越长。

真空电镀件的耐盐雾时间受面漆质量影响较大。优质面漆配合良好的喷涂工艺，可通过24小时测试；但若面漆有针孔或厚度不足，可能在数小时内出现腐蚀斑点。

四、环境适应性差异

水电镀层与基材结合紧密，热膨胀系数差异虽存在，但通过多层过渡设计，可在-30℃至80℃温变环境下保持稳定，不易因温湿度变化而加速腐蚀。

真空电镀的底漆和面漆多为有机材料，在高温高湿环境下可能出现老化、变软或附着力下降，进而影响对金属层的保护。长期紫外线照射也可能使面漆粉化，降低防腐能力。

五、工艺局限性与适用场景

水电镀并非万能。对于形状过于复杂或有深孔的塑件，水电镀可能因电流分布不均导致局部镀层偏薄，成为腐蚀薄弱点。此外，水电镀对基材有要求，电镀级ABS等适用性广，但部分塑料需特殊处理。

真空电镀的优势在于基材选择范围宽，许多难镀塑胶通过喷涂底漆即可加工。环保压力较小，废水排放少。对于室内使用、少接触腐蚀介质的装饰件，真空电镀的耐腐蚀性通常已足够。

六、如何根据耐腐蚀需求选型

如果产品长期处于户外、高湿、盐雾环境或接触化学品（如卫浴五金、汽车外饰件），水电镀通常是更稳妥的选择，其厚实的多层金属结构能提供持久的防护。

如果产品主要用于室内干燥环境（如化妆品包装、电子产品的装饰条），且更看重环保或基材适应性，真空电镀配合优质面漆也能满足常规耐腐蚀要求。

对于一些特殊需求，也可考虑两种工艺的结合：例如在水电镀底层上再进行真空电镀着色，兼顾耐腐蚀性与丰富色泽。

塑胶水电镀与真空电镀的耐腐蚀性能各有特点。水电镀依靠较厚的多层金属结构，在严苛环境下表现更稳定；真空电镀则依赖面漆保护，适用于常规室内环境。实际选型时，需结合产品使用环境、寿命要求、成本预算等因素综合考量，选择最适合的工艺方案。
